產品系列 : 便攜式毫歐計/微歐計
用于直流電阻測量
電阻測量范圍：1mΩ～20.0kΩ
測量檔位：200mΩ、2Ω、20Ω、200Ω、2kΩ、20kΩ
測試電流：1.2A MAX
存儲功能：數據存儲200組
可充電鋰電池
產品簡介

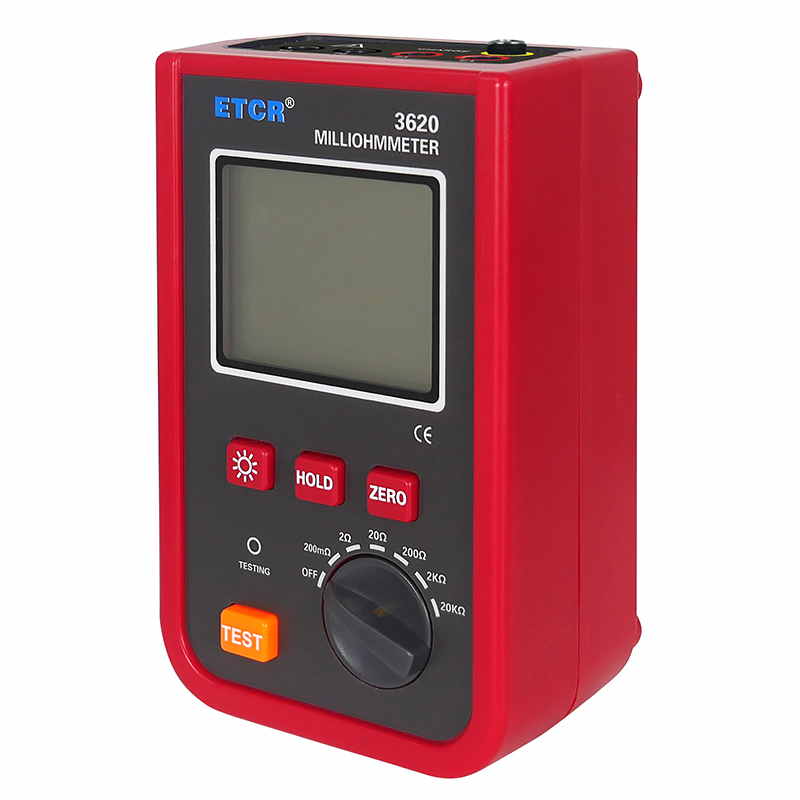

ETCR3620便攜式毫歐計又稱直流低電阻計、直流電阻測試儀，歐姆計，主要用于測量電纜的導線電阻，開關、接插件、繼電器的接觸電阻，線圈、電動機、變壓器繞組的直流低電阻，金屬鉚接件金屬構件之間，地網地極連接導體間的聯接電阻。儀表廣泛應用于工礦企業、建筑監測監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等

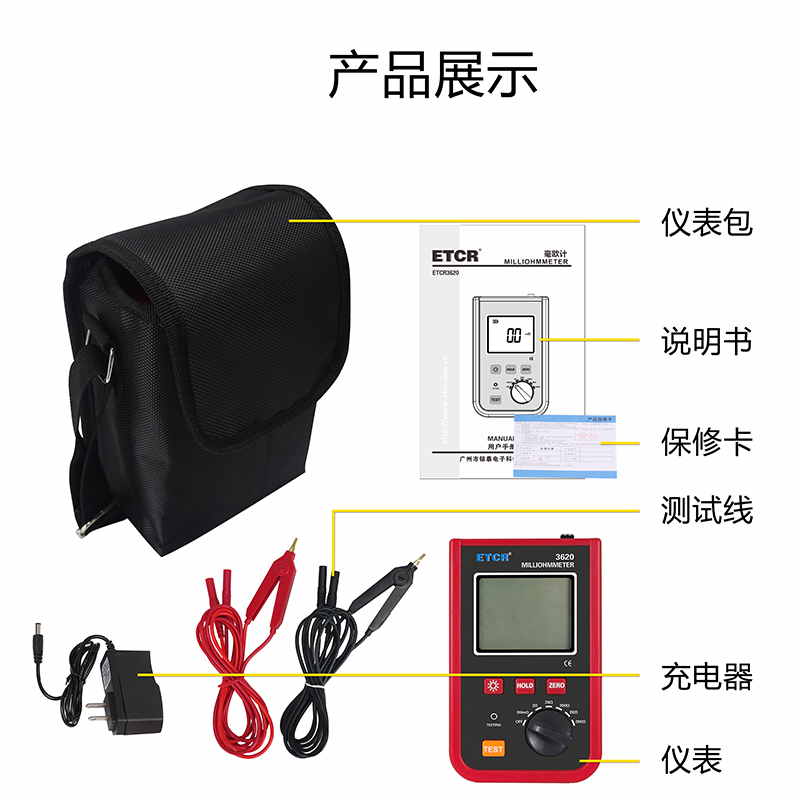

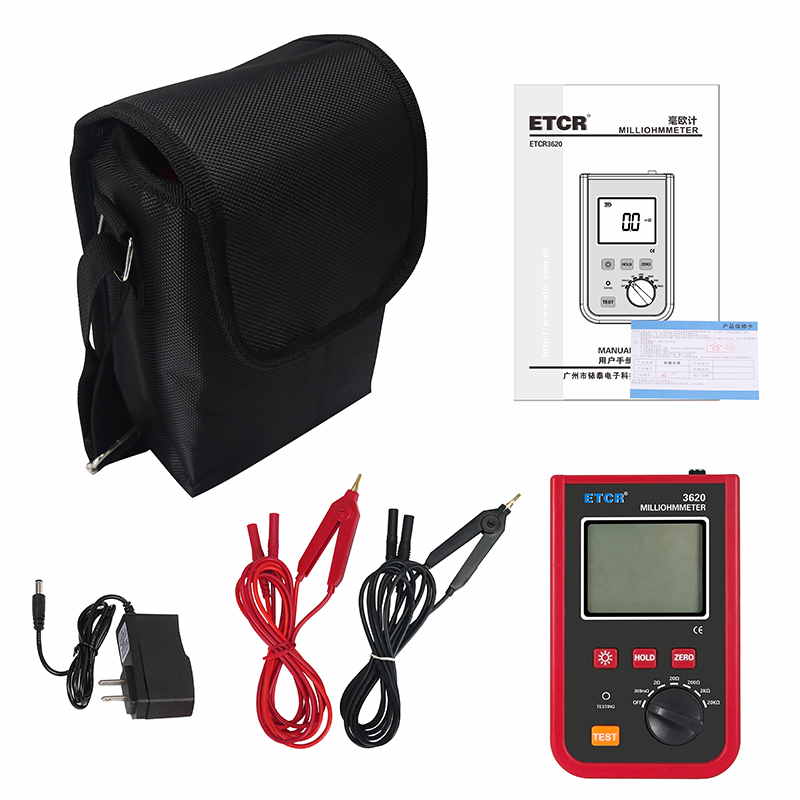

ETCR3620便攜式毫歐計由主機、測試線組成。儀表采用微處理機技術，精密四線法測試，準確度高，采用雙臂電橋法測量技術，無需校驗線阻。電阻測量檔位：200mΩ、2Ω、20Ω、200Ω、2kΩ、20kΩ，最大測試電流：1.2A。采用大容量鋰電池，存儲功能，儀表操作簡易，攜帶方便。
產品特點
1、便攜式結構設計，攜帶方便，操作簡單。
2、精密四線法測試，準確度高，最小分辨率：0.1mΩ。
3、采用雙臂電橋法測量技術，無需校驗線阻。
4、存儲功能：數據存儲200組。
5、可充電鋰電池
技術參數
1、量程及準確度
| 檔位 | 精度 | 分辨率 | 最大測試電流 |
| 200mΩ | ±0.1%FS±15dgt | 0.1mΩ | 1.2A |
| 2Ω | 1mΩ | 510mA | |
| 20Ω | 0.01Ω | 210mA | |
| 200Ω | 0.1Ω | 210mA | |
| 2kΩ | 1Ω | 21mA | |
| 20kΩ | 10Ω | 2.1mA |
2、技術規格
| 規格名稱 | 規格參數 |
| 電源 | DC 7.4V 2600mAh鋰電池 |
| 顯示模式 | 顯示域：58.5mm×46mm |
| 測試電流 | ≤1.2A |
| 檢測方式 | 精密四線法，2路A/D同時檢測 |
| 電阻量程 | 1mΩ～20.0kΩ |
| 測量檔位 | 6檔：200mΩ、2Ω、20Ω、200Ω、2kΩ、20kΩ |

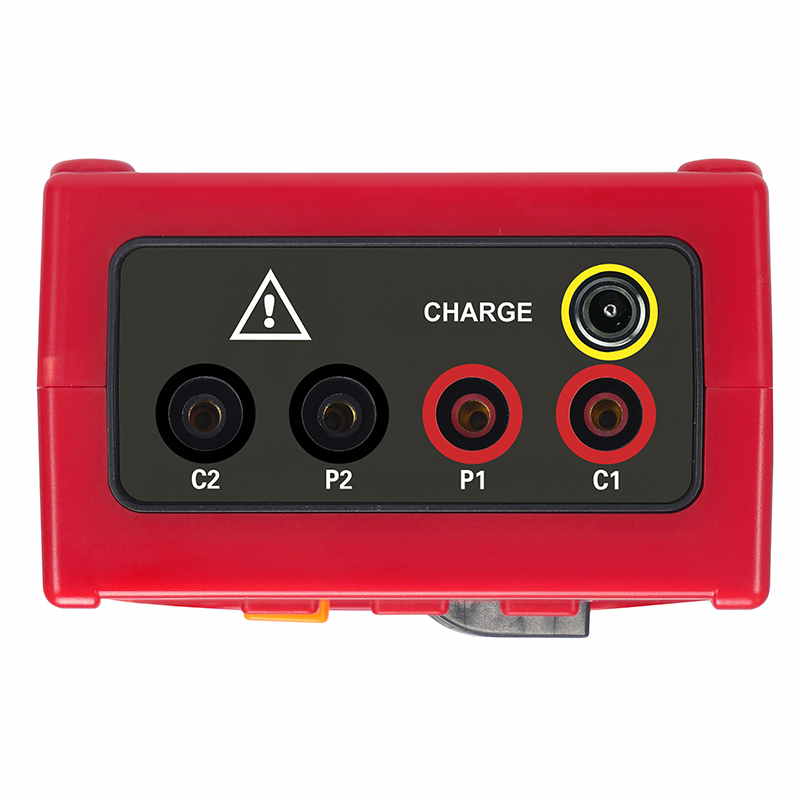

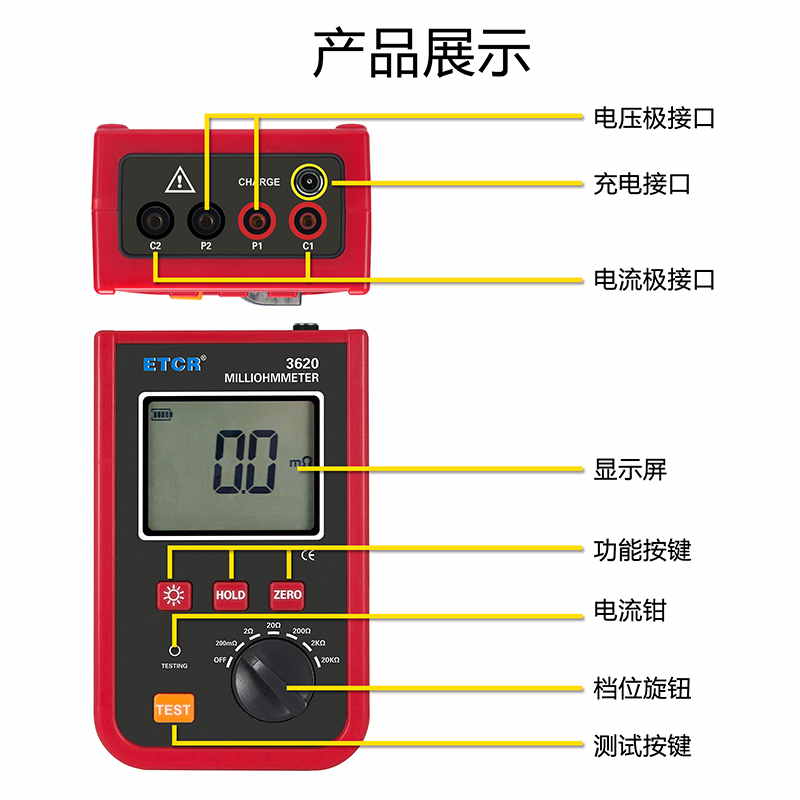

| 測試接口 | C1電流正、C2電流負、P1電壓正、P2電壓負 |
| 測量時間 | 2秒/次 |
| 數據存儲 | 有，掉電或更換電池不會丟失數據（200組） |
| 測試指示 | 測試過程中藍色TESTING燈閃爍 |
| 測 試 線 | 2組：紅黑各1組，線長0.8m |
| 背光功能 | 有，適合昏暗場所 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 低電壓指示 | 當顯示低電符號時，提醒及時充電。 |
| 主機尺寸 | 159mm×100mm×66mm |
| 質量 | 儀表：約460g（含電池）；總質量：約640g（含附件） |
| 線路電壓 | 應避免（線路不可帶電測量，可能損壞儀器) |
| 耐壓 | AC 3700V/rms(外殼與螺釘之間) |
| 適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -10℃～60℃；70%rh以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 電阻測量范圍 | 測量檔位 | 測試電流 | 存儲功能 |
| ETCR3620便攜式毫歐計 | 1mΩ～20.0kΩ | 200mΩ、2Ω、20Ω、200Ω、2kΩ、20kΩ | 1.2A MAX | 數據存儲200組 |
| ETCR3640便攜式微歐計 | 1uΩ～200Ω | 1mΩ、10mΩ、100mΩ、10Ω、200Ω | 5A MAX | 數據存儲200組 |
