產品系列 : 衛星授時遠程高壓核相儀
用于500kV以下電力線路、高壓開關柜或變電所遠程核相、相位測試、頻率測試、相序判斷及驗電
核相電壓：10V～500kV
遠程核相距離：500km
普通核相距離：200m
相位量程：0°～360°
頻率量程：45.0Hz～65.0Hz
存儲功能：數據存儲200組
語音播報功能
USB通訊接口
可充電鋰電池
產品簡介
ETCR1500B衛星授時遠程高壓核相儀同時具備超遠距離核相和普通近距離核相功能，采用衛星精準授時技術，實現遠距離核相、近距離普通核相、地下室核相、礦井下核相，授時精度小于20nS，實現聯合授時，確保核相精準。普通核相距離200m（在空曠場所），衛星核相距離500km。本核相儀既可以在高壓線路，也可以在高壓開關柜（中置柜、環網柜等）進行核相，實現從10V～500kV電壓等級自動核相、相位測試、頻率測試、相序判斷、驗電及電壓等級顯示等功能。當線路電壓超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。用于環網柜核相時，探測器必須使用探針及環網柜測試線。

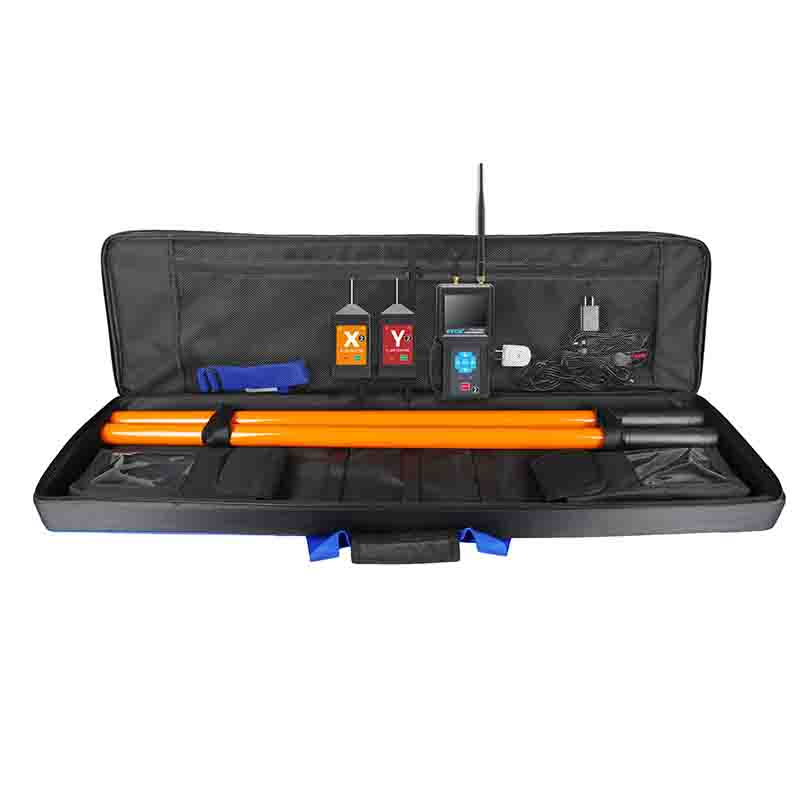

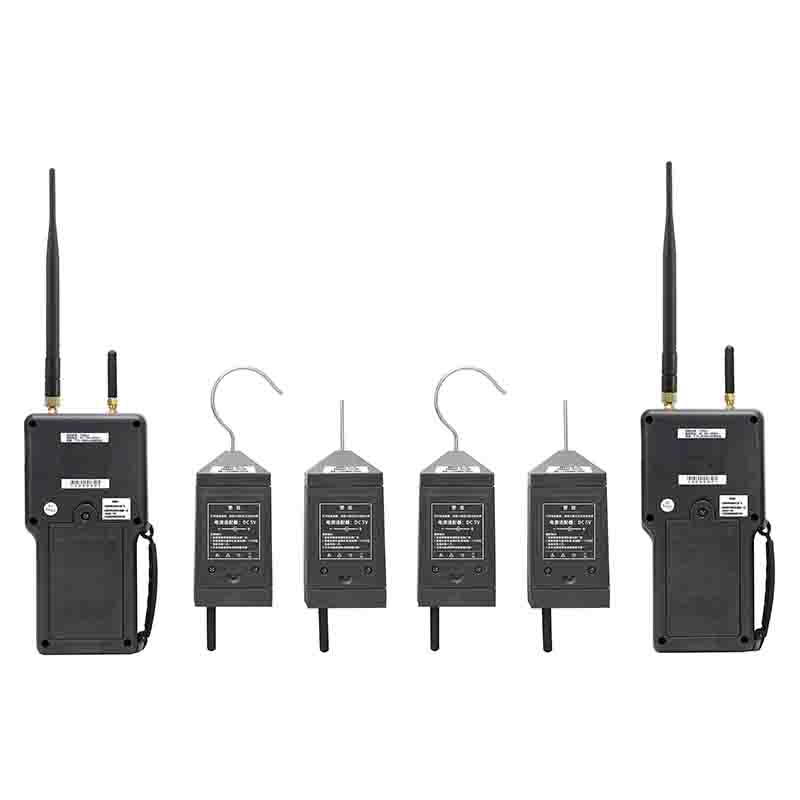

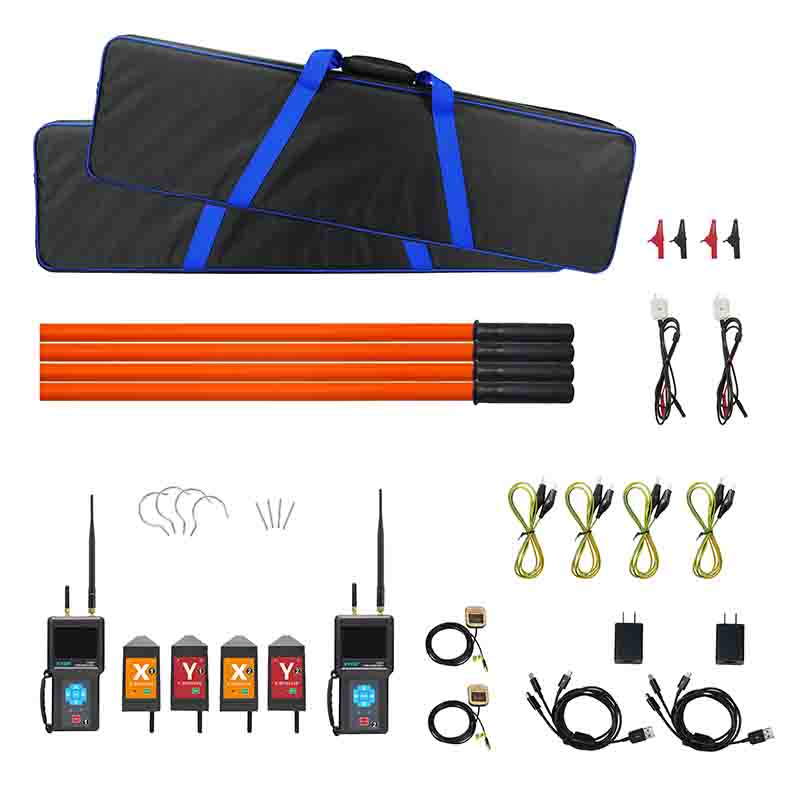

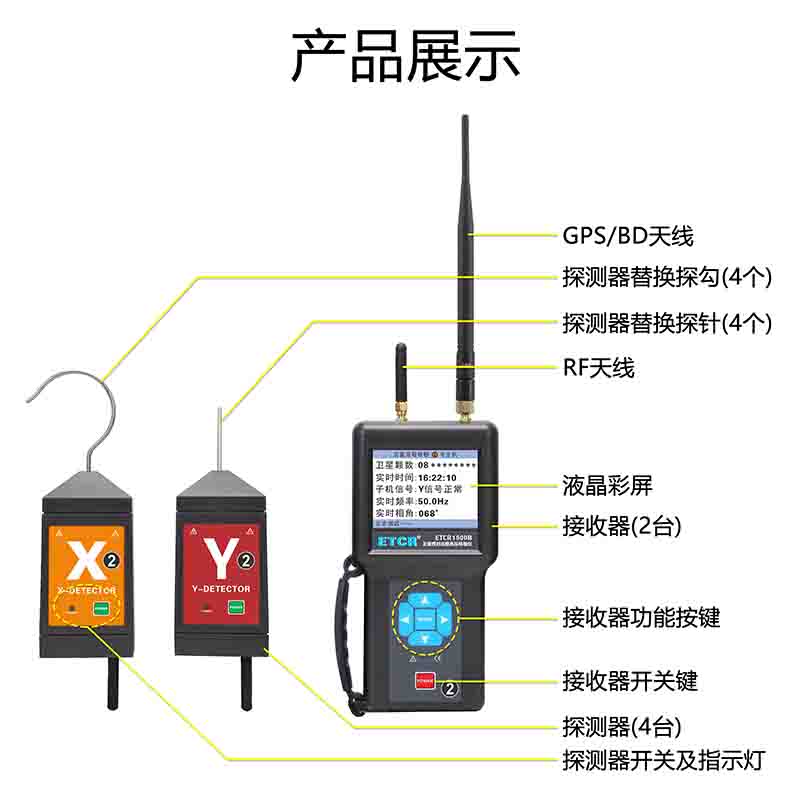

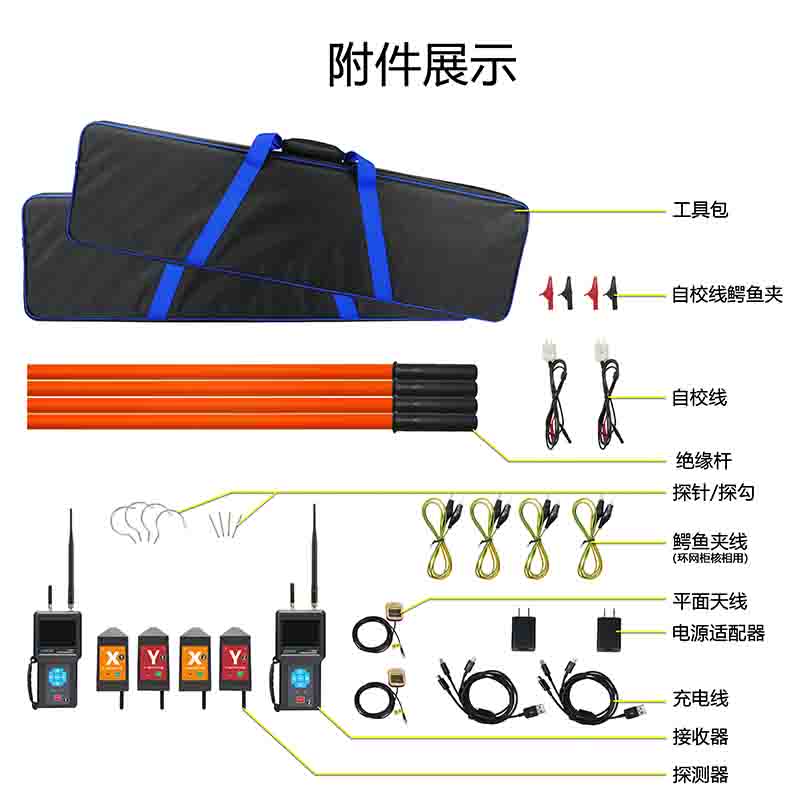

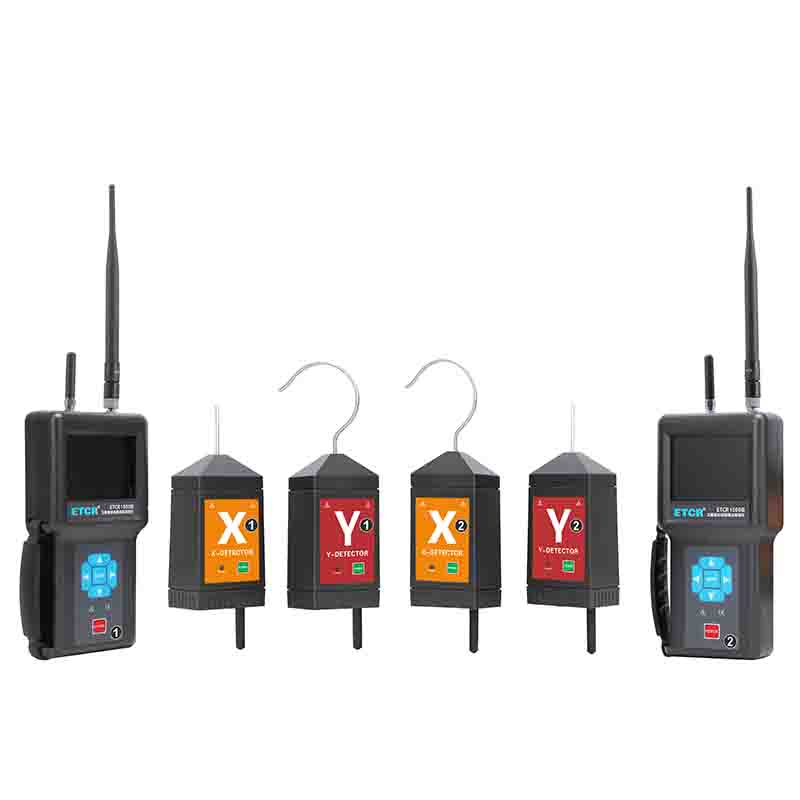

ETCR1500B遠程高壓核相儀由2個主機、4個探測器、伸縮絕緣桿、監測軟件等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果，向量圖指示、相位指示清晰直觀；具有“X信號正常、Y信號正常、同相、異相”語音提示功能，使測試更簡單輕松。
產品特點
1、兩種核相模式：衛星遠程核相模式、近距離普通核相模式。
2、語音播報功能，語音提示：“X信號正常、Y信號正常、Z信號正常、正相序、逆相序”。
3、采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，向量圖指示、相位指示清晰直觀。
4、儀表具有驗電及電壓等級顯示功能。
5、存儲功能，數據存儲200組。

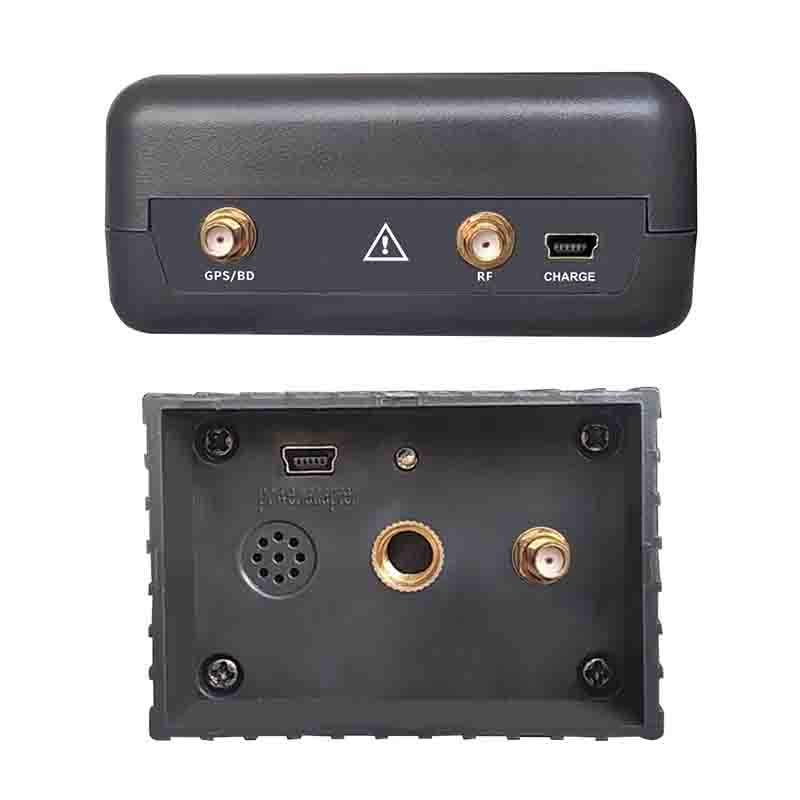

6、USB通訊接口。
7、可充電鋰電池
技術參數
| 規格名稱 | 規格參數 |
| 電源 | 主 機：3.7V,2600mAh充電鋰電池 探測器: 3.7V,1000mAh充電鋰電池 |
| LCD尺寸 | 3.5寸真彩屏；顯示域：71mm×53mm |
| 核相模式 | 衛星遠程核相模式、近距離普通核相模式 |
| 核相方式 | 接觸式核相：≤110kV線路時 非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。 |
| 核相電壓 | AC 10V～500kV |
| 衛星核相距離 | 500km |
| 普通核相距離 | 200m |
| 相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
| 量程 | 測試相位：0°～360° |
| 測試頻率：45.0Hz～65.0Hz | |
| 精度 | 相位：≤±10° |
| 頻率：≤±2Hz | |
| 分辯率 | 相位：1° 頻率：0.1Hz |
| 驗電指示 | “嘟--嘟--嘟”蜂鳴聲 |
| 電壓等級顯示范圍 | 0.4kV～110kV |
| 衛星授時精度 | 小于20nS |
| 搜星指示 | 搜索衛星時動態顯示“----”符號 |
| 搜星時間 | 首次搜星時間約2分鐘，搜星成功后第二次開機搜星時間約15秒，后續熱啟動約1秒。 |
| 無衛星持續時間 | 搜星成功后，到無衛星信號嘗試?yán)^續核相，可持續1小時，完全滿足地下室核相、電房室內核相等 |
| 自動切換 授時模式 | 根據衛星信號強弱，自動切換衛星接收核相與授時核相，無需選擇衛星模式還是授時模式。 |
| 顯示速率 | 2次/秒 |
| 數據存儲 | 200組(掉電不會丟失數據) |
| 自動關機 | 普通核相模式開機約15分鐘無操作自動關機 衛星遠程核相模式開機約45分鐘無操作自動關機 |
| 電池電壓 | 主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
| 額定電流 | 探測器：30mA max；主機：150mA max |
| 儀器尺寸 | 主機195mm×100mm×45mm；探測器130mm×65mm×45mm |
| 儀表質量 | 主機：約550g×2個(含電池)；探測器：約156g×4個（含電池）；總質量：約15.63kg（含附件） |
| 伸縮絕緣桿長度 | 約4300mm |
| 絕緣試驗 | 絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
| 外界干擾 | 無特強電磁場；無433MHz同頻干擾 |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 核相距離 | 核相電壓 | 相位測試 | 頻率測試 | 存儲功能 |
| ETCR1050無線高壓相序測試儀 | 200m | 10V～500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1500無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1500A無線遠程高壓核相儀 | 5000m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1500B衛星授時遠程高壓核相儀 | 500km | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1520無線環網柜核相儀 | 30m | AC 1V-600V | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1540無線中置柜核相儀 | 20m | AC 10kV/35kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲200組 |
| ETCR1560多功能無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲300組 |
| ETCR1560A多功能無線高壓核相儀 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 數據存儲140組 |
