產品系列 : 低壓漏電定位儀
適用于低壓配網因漏電而引發漏保跳閘的漏電故障查找，可在電網運行狀態下查找漏電故障，作為漏電故障查找助手，輔助工作人員快速查找漏電故障點位置，節省查找時間提高工作效率。
產品簡介

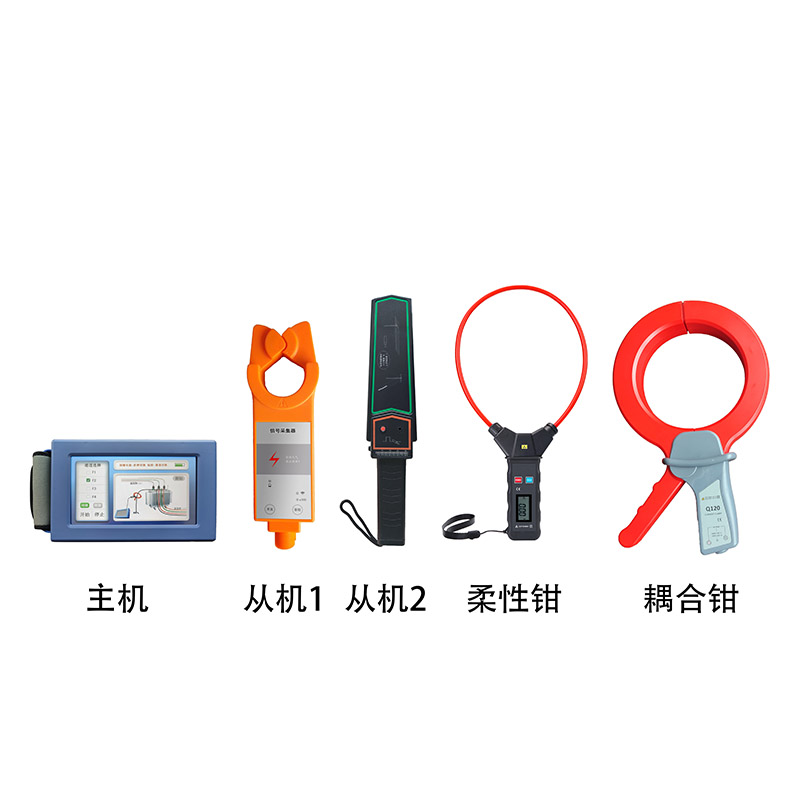

ETCR1420低壓漏電定位儀包括：低壓漏電定位儀主機、耦合鉗、漏電定位儀從機（2個）、柔性鉗流表以及配件組成。
低壓漏電定位儀應用在低壓臺區架空線和用電戶家中，適用于因漏電而引發漏保跳閘的漏電故障查找。作為漏電故障查找助手，輔助工作人員查找漏電故障點位置。節省查找時間，提高工作效率。
低壓漏電查找儀，可在電網運行狀態下查找漏電故障。耦合鉗卡在漏電分支處或變壓器接地線處，注入特征電流信號。故障電流經變壓器接地線-變壓器-線路-故障點-大地-變壓器接地線，形成故障電流環流。故障點前后特征電流大小明顯變化，從而實現漏電故障定位功能。
產品特點
耦合鉗卡在漏電分支處或變壓器接地線處，注入特征電流信號。故障電流經變壓器接地線-變壓器-線路-故障點-大地-變壓器接地線，形成故障電流環流。通過檢測故障點前后特征電流大小的變化，從而實現漏電故障定位功能。

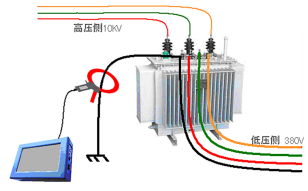

使用耦合鉗在變壓器的接地線或者漏電分支處注入特征信號

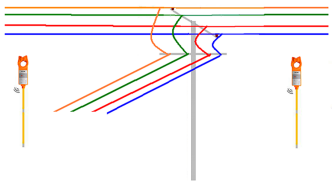

使用從機1在架空線分支處檢測特征信號，判斷是否漏電

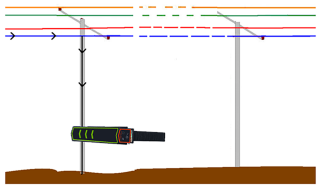

通過從機2感應線纜、電桿、樹木等物體的漏電情況

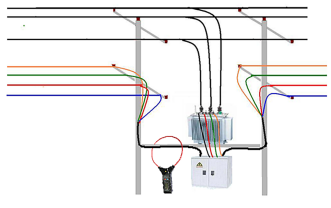

通過柔性鉗表可判斷臺區或分支處是否漏電
技術參數
主 機
顯示
10.1寸/800*480
充電輸入
12.6V/2A
主機功率
5.5W
信號幅值
≤5V
體積
260mm×170mm×60mm
電池
鋰電池/電池容量9600mAh
重量
約2kg

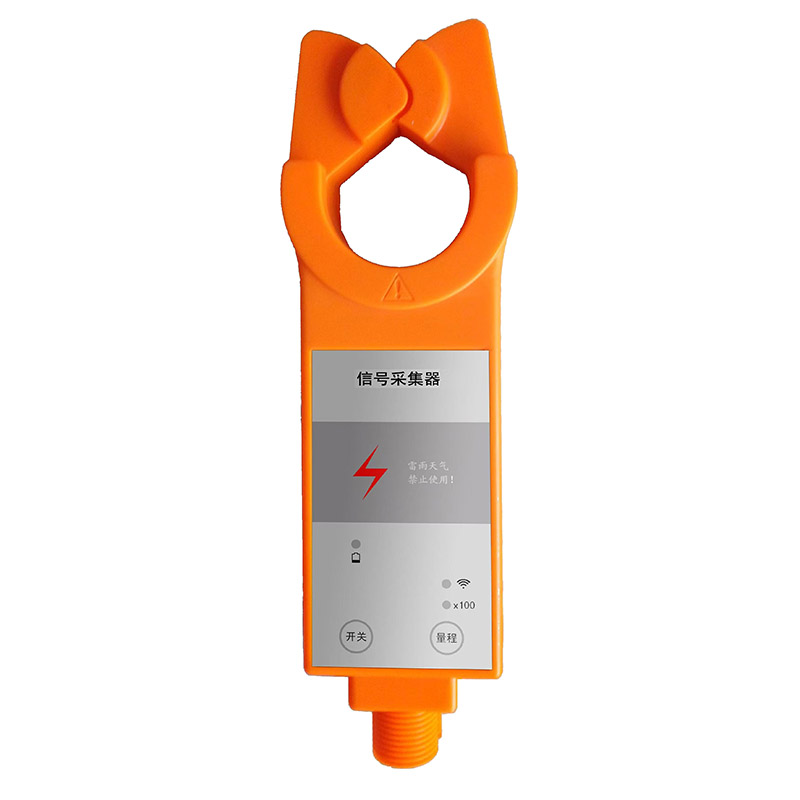

從 機1(鉗表型感應分機)

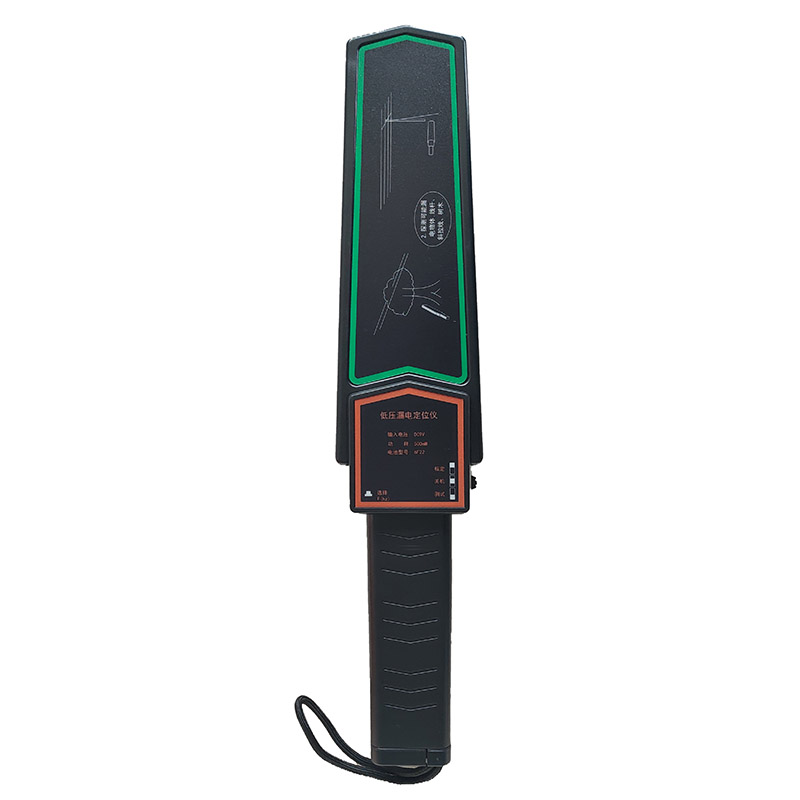

從 機2 (手持分機)
續航時間
3小時
電源供電
AAA / 7號電池4節干電池
6F22/ 9V
通信方式
藍牙2.4G
255mm×83mm×40mm
408mm×79mm×42mm
約0.6kg
約0.5kg

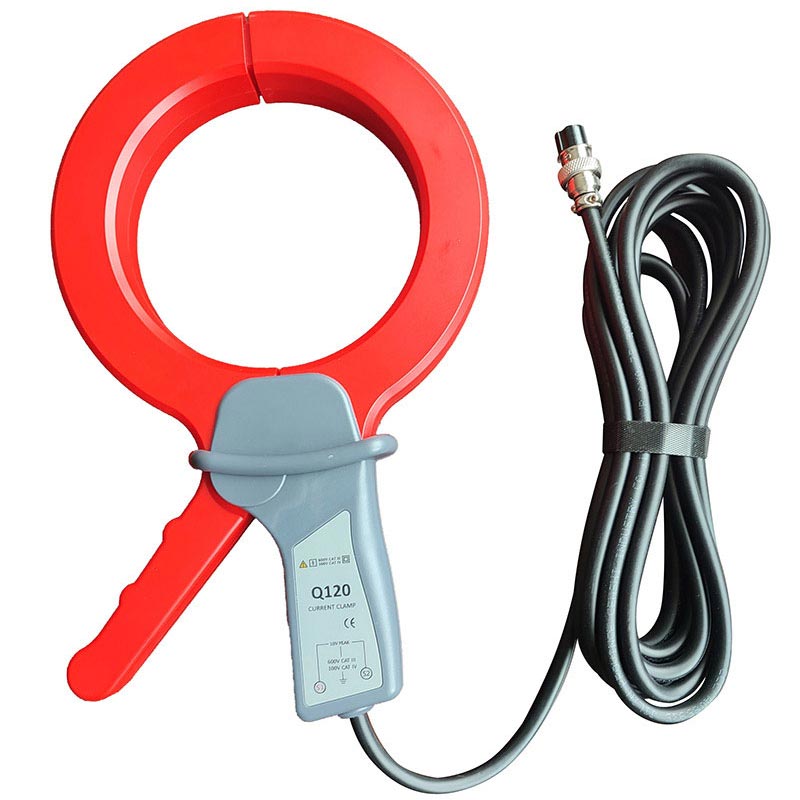

耦合鉗
濕度范圍
相對濕度小于80%
鉗表孔徑
直徑Φ123mm；
290mm×175mm×30mm
約1kg

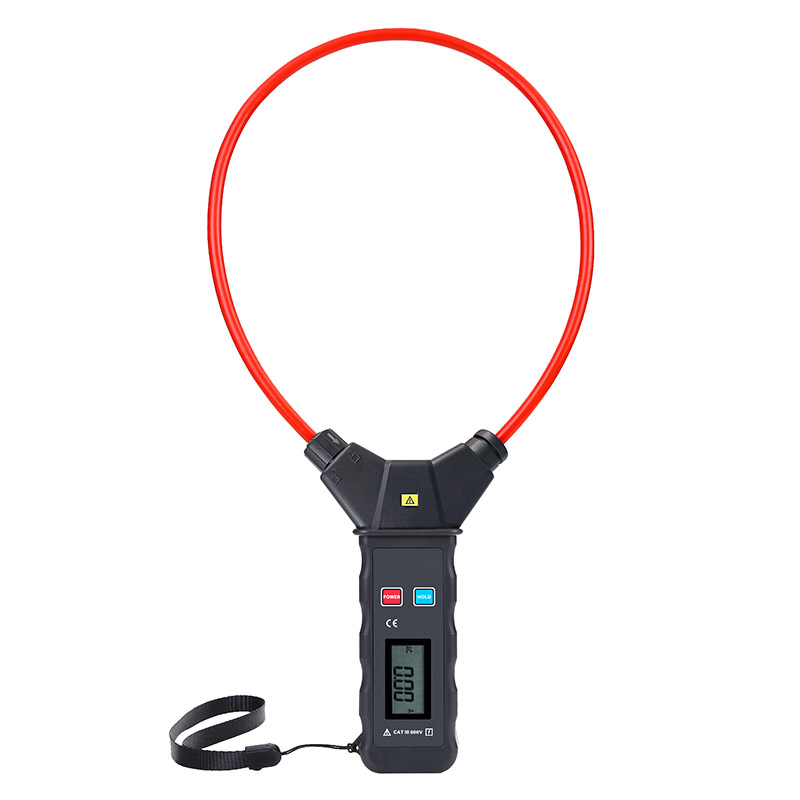

柔性電流鉗表
儀表尺寸
寬高厚190mm×370mm×40mm
LCD尺寸
35mm×21.5mm；顯示域：32mm×15mm
6F22 /9V
線圈長度
長度628mm
線圈內徑
內徑φ200mm
線路電壓
AC600V以下線路測試
被測電流頻率
50Hz/60Hz(自動識別)
量 程
AC 0.00A～9999A
分 辨 率
AC 10mA
精 度
±2%rdg±3dgt(導線處于柔性線圈中心位置，23℃±2℃)
隨機附件

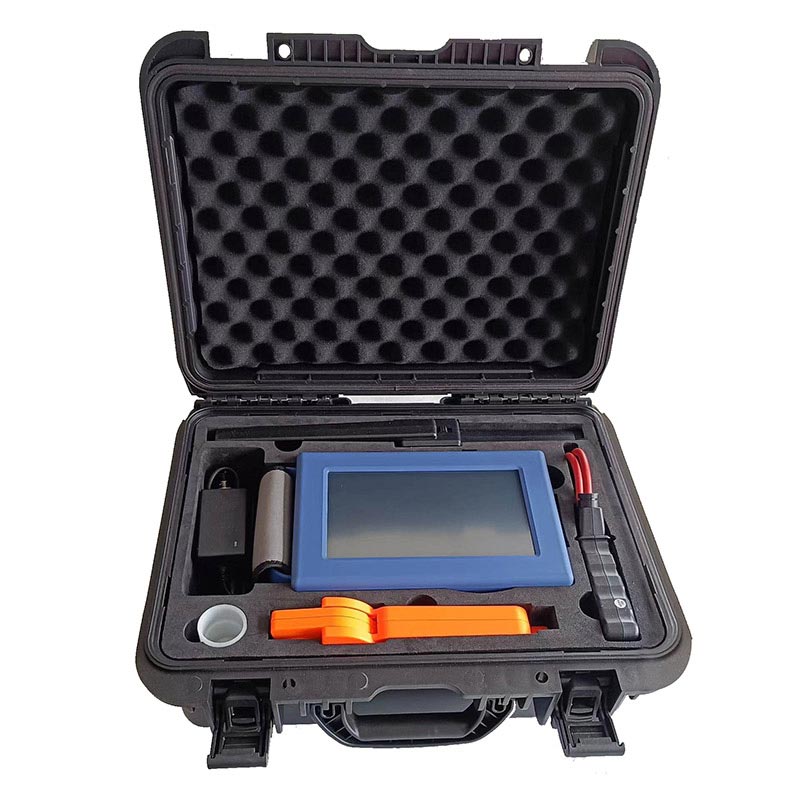

主機：1臺；從機1/2：各1臺；柔性線圈鉗表：1個；耦合鉗：1個；充電器：1個；儀表箱：1個
